Groeiplaatsconstructie – boomkratten
Toepassing
Een groeiplaatsconstructie is een dragende en drukspreidende constructie, bedoeld voor het bieden van een geconditioneerde groeiplaats. Onder ‘dragende en drukspreidende constructie’ wordt verstaan een ondergrondse constructie voor het op opvangen van verticale en horizontale krachten.
Er zijn verschillende typen groeiplaatsconstructies mogelijk. Ook worden in de praktijk nieuwe constructies ontwikkeld. In § 5.2.3 en § 5.2.4 worden twee typen constructies beschreven, te weten boomkratten en boombunkers. De eigenschappen hiervan zijn grotendeels representatief voor de meeste typen groeiplaatsconstructies.
Een boomkrat is een constructie van kunststof elementen die samen een draagkrachtig skelet vormen, waardoor verdichting binnen de doorwortelbare zone wordt voorkomen.
Deze kratten zijn geschikt voor gebruik onder trottoirs, fietspaden, parkeerplaatsen en licht tot zwaar belaste wegconstructies.
Voordelen
Flexibele maatvoering is mogelijk. Het is toepasbaar in veel bestaande situaties. Er is een gunstige verhouding tussen stabiliteit/draagkracht en open volume.
Boomkratten maken het mogelijk om rijke grondmengsels onder verhardingen aan te brengen. Verder is het mogelijk om in combinatie te werken met aanvullende ondergrondse elementen zoals irrigatie- en beluchtingssystemen.
Nadelen
Minder goed toepasbaar bij bestaande, volwassen bomen en bij kruisende kabels en leidingen.
Belastbaarheid bij zijwaartse druk is beperkt waardoor bij hogere belastingen hulpconstructies noodzakelijk kunnen zijn.
Kratten vullen neemt bij sommige typen relatief veel tijd in beslag.
Bij te hoge belasting of piekbelasting is er kans op verzakking of verdrukking van de constructie.
Zonder fundatie niet toepasbaar in zettingsgevoelige gebieden.Bij een te grote constructiehoogte – bijvoorbeeld door een noodzakelijke extra drukverdelende laag – is toepassing in gebieden met een hoge grondwaterstand onmogelijk.
Grotere bomen kunnen niet meer verplant worden. Inboeten van bomen (rooi- en plantwerk) is bewerkelijk en duur.
Belastbaarheid bij zijwaartse druk is beperkt waardoor bij hogere belastingen hulpconstructies noodzakelijk kunnen zijn.
Kratten vullen neemt bij sommige typen relatief veel tijd in beslag.
Bij te hoge belasting of piekbelasting is er kans op verzakking of verdrukking van de constructie.
Zonder fundatie niet toepasbaar in zettingsgevoelige gebieden.Bij een te grote constructiehoogte – bijvoorbeeld door een noodzakelijke extra drukverdelende laag – is toepassing in gebieden met een hoge grondwaterstand onmogelijk.
Grotere bomen kunnen niet meer verplant worden. Inboeten van bomen (rooi- en plantwerk) is bewerkelijk en duur.
Praktijkinformatie
De eerste boomkratprojecten zijn in de jaren negentig uitgevoerd. Hierdoor ontbreken ervaringen op lange termijn.
Fundatie van de boomkratten in zettingsgevoelige gebieden is noodzakelijk. Een extra druk- verdelende laag boven de kratten voorkomt verzakking of verdrukking van de constructie. In gebieden met een hoge grondwaterstand biedt een dergelijke constructie geen oplossing, vanwege een te grote totale constructiehoogte.
Er zijn diverse soorten kratten op de markt beschikbaar. Zo bestaat er een onderscheid tussen infiltratiekratten (stabieler) en stapelkratten (sommige typen zijn moeilijker te vullen). Mogelijke conflicten met kabels en leidingen moeten al in de ontwerpfase worden opgelost waarbij het gebruik van mantelbuizen een optie kan zijn. Anders kunnen de kratten op een later tijdstip onderhoud en reparatie van leidingen bemoeilijken. Overleg met netbeheerders is hierbij vereist.
Fundatie van de boomkratten in zettingsgevoelige gebieden is noodzakelijk. Een extra druk- verdelende laag boven de kratten voorkomt verzakking of verdrukking van de constructie. In gebieden met een hoge grondwaterstand biedt een dergelijke constructie geen oplossing, vanwege een te grote totale constructiehoogte.
Er zijn diverse soorten kratten op de markt beschikbaar. Zo bestaat er een onderscheid tussen infiltratiekratten (stabieler) en stapelkratten (sommige typen zijn moeilijker te vullen). Mogelijke conflicten met kabels en leidingen moeten al in de ontwerpfase worden opgelost waarbij het gebruik van mantelbuizen een optie kan zijn. Anders kunnen de kratten op een later tijdstip onderhoud en reparatie van leidingen bemoeilijken. Overleg met netbeheerders is hierbij vereist.
Het is gewenst de bovenkant van de constructie af te werken met doorgroeivertragend weefsel (geotextiel). Scheidingsdoek zodanig aanbrengen dat alle verticale en bovenliggende aansluitingen en overgangen zodanig worden afgesloten dat er geen wortels door kunnen groeien.
RAW
Resultaatsbeschrijvingen
51.52.01 Aanbrengen groeiplaatsconstructie (st)
Technische bepalingen
51.62.01 Eisen draag en drukspreidende constructies

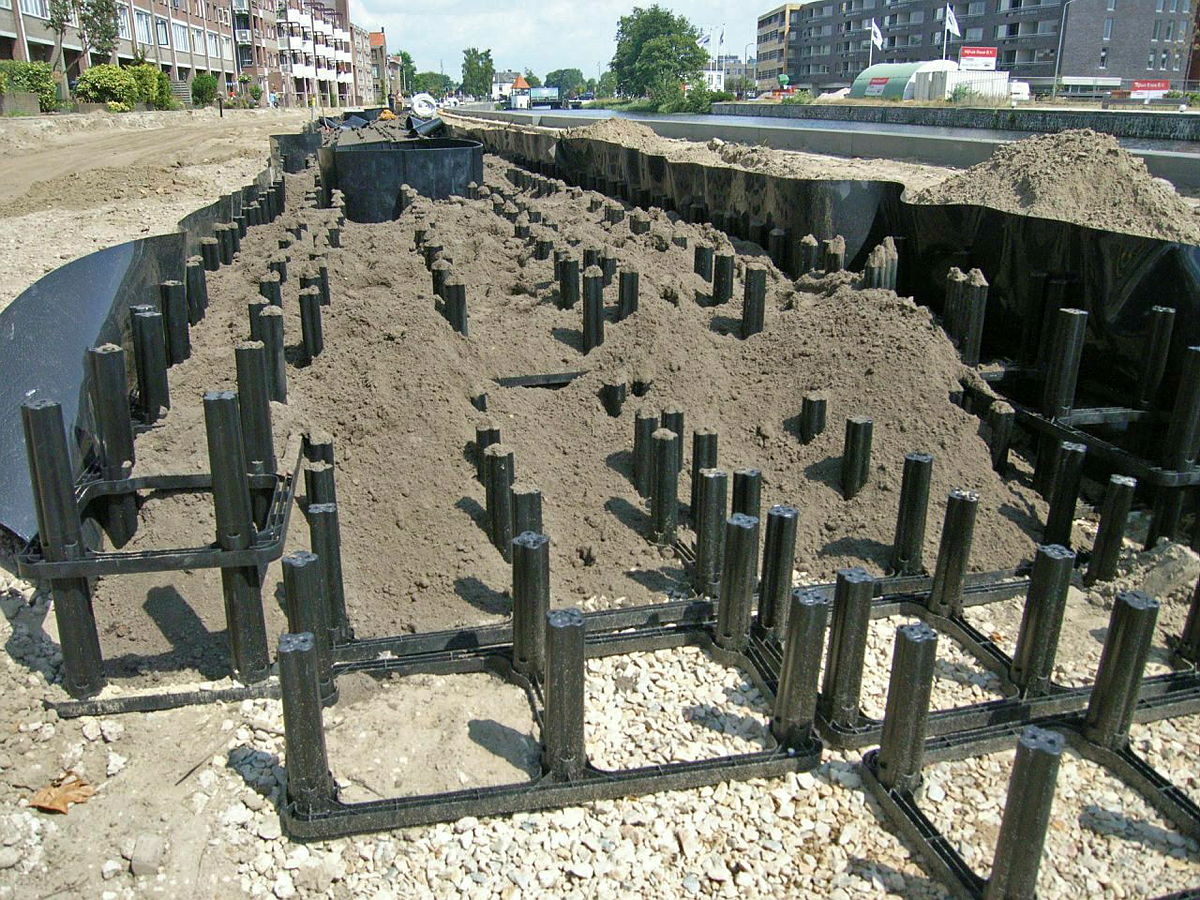

Groeiplaatsconstructie met kratten op een fundatie van granulaat (Grauwacke), met extra drukverdelende laag iets boven het grondwater. Verder zijn onder meer infiltratieleidingen en afdekfolie toegepast.
